皮托管是测量气流流速的一个配件。
间接执行测量——皮托管连接到分析仪分压传感器。 分析仪重新计算流速通过皮托管不同压力输出。

主要特征

  • 有助于测量烟气流速-间接地,通过提供給分析仪管道内静压和总压强值,再通过分析仪固件重新计算速度。
  • 由316L不锈钢制成。
  • 最高600度工作温度。
  • 存在两种不同长度:500mm及800mm。
  • 装有2m长硅管连接所有类型的马杜分析仪(连接分析仪分压装置)。
  • 对于在线式测量,皮托管可装备ANSI法兰4“支架(选配装置)

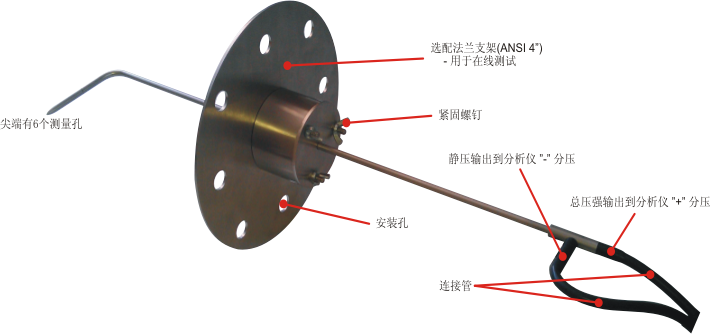

完整的可操作皮托管配置(与法兰支架一起显示用于在线式操作)

完整的可操作皮托管配置(与法兰支架一起显示用于在线式操作)

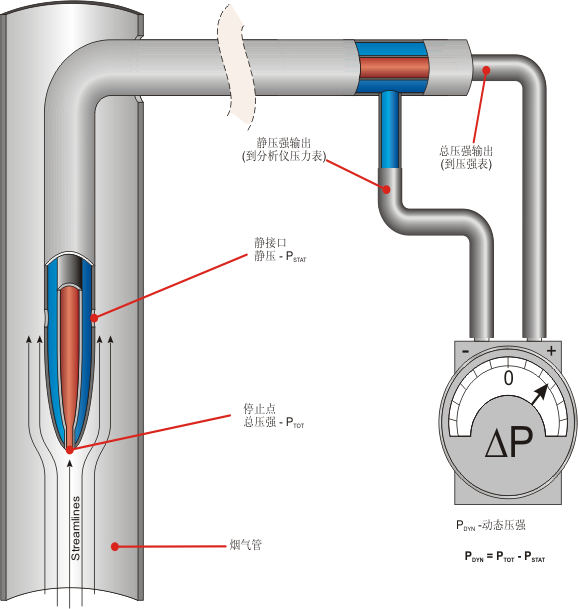

皮托管操作原则

皮托管操作原则

1. 常规参数

尺寸: 名义长度 | 外直径 500mm 或 800mm | 6mm
系数K 1.0015 ± 0.01
管材料 不锈钢 316L
操作温度范围 0 ÷ 600°C
精度 优于1%, 烟气流± ±10° 调整
连接管 (图样 #2): 材料 | ID | OD | 长度 硅橡胶 | 4mm | 8mm | 2000mm
3mm装置转换器 (图样 #3): 材料 | ID | OD | 长度 不锈钢 / 硅橡胶 | 3mm | 7mm | 80mm

2. 烟囱适配器 (图样 #4)

尺寸 Φ228mm x 54mm
重量 1.55kg
Flange ANSI 4” 或公制 DN100 (EN1092)
安装孔 44 孔ANSI 4” (放在7.5” 圈上) 及4 孔DN100 (放在170mm圈上)
材料 不锈钢

3. 流速计算公式

基于由皮托管测量的动态压强用于计算烟气流线性速度的公式:

流速计算公式
Where:
K - 对于一特定皮托管类型典型系数
T - 渠道中烟气绝对温度【K】
PDYN - 由皮托管测量的动态压强 [Pa]
P0 - 烟气通道中空气压强(绝对) [Pa]

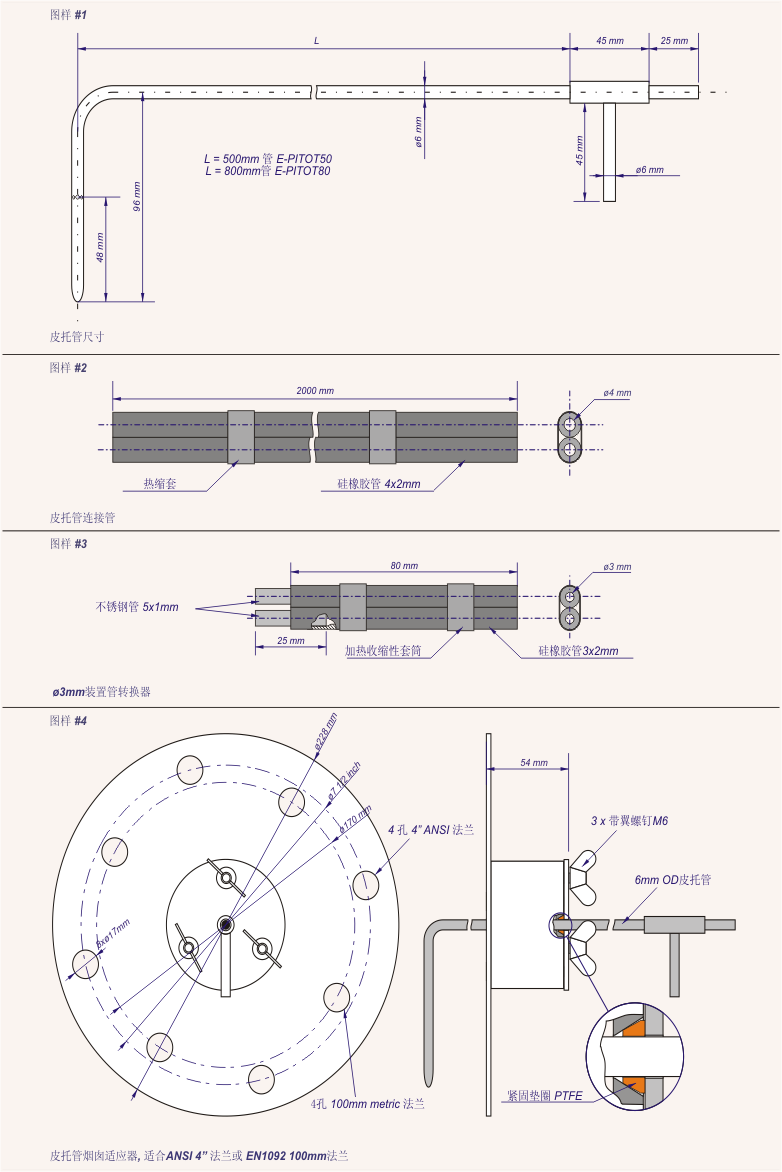

4. 图样

图样
